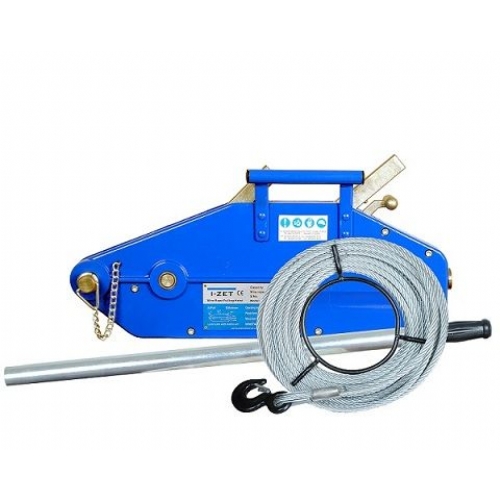

3.2 TON / 20 METRE I-ZET HALATLI TRİFOR
Ürün Kodu:IZT3220
Marka:
Resimler
Teknik Özellikler
ÜRÜN KODU :IZT3220
MARKA :I-ZET
CİNSİ :HALATLI TRİFOR
KAPASİTE :3.2 TON
METRE :20 METRE
İLERİ DOĞRU NOMİNAL HAREKET (ileriye ve geriye sallanma) :28 MM
HALAT ÇAPI :16 MM
TEK HALAT YÜK KAPASİTESİ EMNİYET KATSAYISI :5
SABİT YÜK KAPASİTESİ EMNİYET KATSAYISI :4
MAKSİMUM YÜK KAPASİTESİ :4000 KG
NET AĞIRLIK :23 KG
GARANTİ SÜRESİ :2 YIL
Açıklama
ÇALIŞMA PRENSİBİ :
Halatlı çektirme (Trifor) ön kol yada arka kolun el ile çekilmesi yoluyla kaldıraç prensibiyle çalışır ve daha az güçle daha ağır yüklerin kaldırılması, çekilmesi yada gerdirilmesine olanak sağlar.
Ön kol yada arka kolun ileri geri çekilmesiyle triforun içerisindeki ön ve arka çene bloklarının paralel sıkıştırma mekanizması devreye girer ve kıstırma işlemi başlar.Gerdirme yayının işlevi sayesinde tel halat, üst tutucu çene ile alt tutucu çene arasında kıstırılmış halde kalır.Ara yüzeydeki sürtünme ve yükün çekim gücü,paralel sıkıştırma mekanizması gövdesinin sürekli yük tarafına yatmasına yol açar ve bu, halatın daha da fazla kıstırılmasını sağlar.Diğer bağlantı kaldıraçlarının yardımıyla, ön arka ve çene blokları, yüklü halatı sıkıştırırlar ve böylece üst ve alt tutucu çene arsında kaydırılarak, kaldırma ve indirme işlemi gerçekleşir.
Trifor serimizin diğer ürünlerden bazı farklı avantajları ;
Gerdirme yayları sırasıyla çalıştıkları için mesafe kısalır, yüksek mekanik verimlilik elde edilir ve tel halatla daha az aşınmaya yol açar.
Tutucu çeneler, en iyi kalite çelikten yapıldığından ve ince işlendiğinden dolayı güvenli ve dayanıklı kıstırma sağlatlar ve uzun süre kullanılabilirler
KULLANIM :
1- Halatı delikten geçirme : Makinayı kafası aşağı gelecek şekilde tek elinizle tutun ve salıverme kolunu itin."Klik" sesini duyduğunuzda tutucu çene açılmış demektir.Şimdi tel halatı arka delikten çektirmeye istediğiniz uzunlukta geçirin ve bittiğinde salıverme kolunu aşağıya iterek halatın sıkıca kıstırılmasını sağlayın.Ön yada arka kolu ileri geri çekerek halatın normal şekilde içeri yada dışarı girip çıktığını kontrol edin.Ürün kullanıma hazırdır.
2- Sabitleme : Sabit eksenler halatı etraflarına sabitlemek için kullanılır.Halatın diğer ucunu yüke yada direğe bağlayın.Sabit eksenin üzerinde gevşemeyi engelleyen oluklar vardır.Sabit eksan makina gövdesine yerleştirildikten sonra ikinci oluğa kadar iki kez çevrilerek sıkıca kıstırılır.
NOT : Tel halatın sıkışmaması ve rahatça hareket edebilmesi için , ucu sabit eksenin üst kısmında olmalıdır.
3- Kullanım : Yükü kancaya asın ve aşağıdaki talimatları uygulayın.
a) KALDIRMAK (ileri), gerdirmek için Ön kolu çekin.
b) iNDİRMEK (geri) için : Arka kolu çekin.
c) Durdurmak için : Yükü kaldırırken yada indirirken kolu çekmeyi bıraktığınızda yük de duracaktır.
4- Halatı toplama :
İşiniz bittiğinde önce salıverme kolunu itin daha sonra tutucu çeneleri açın ve haaltı toplayın.Bir sonraki kullanıma hazır olması için halatın üzerindeki pislikleri temizleyin ve çapraz makaraya sarın.
Son olarak salıverme kolunu geri iterek tutucu çenelerin kapanmasını sağlayın.Böylece tutucu çenelerin uzun süre açık kalmasını engelleyerek gerdirme yaylarının ilerde iyi çalışmasını sağlamış olursunuz.
ÖNLEMLER :
Triforu kullanmaya başlamadan önce vidaların sıkılığını kontrol edin.Gevşemiş olan varsa sıkın.Bütün kolların sorunsuz çalıştığına, her birini çekerek emin olun.Hla,,alatı delikten geçirdikten sonra içe ve dışa doğru rahatça hareket edebilmelidir.Tel halat temiz olmalı dolanmış, bükülmüş yada bir kısmı kopmuş olmamalıdır.Aksi halde trifor verimli çalışmayacaktır.
Kullanım esnasında kesinlikle yapılmaması gerekenler :
Hiç bir zaman bütün kolları aynı anda çekmeyin.Yük kaldırıldıktan sonra salıverme kolunu çekmeyin.
Kolu hiç bir zaman şiddetli çekmeyin, aksi halde güvenlik civatası kırılır.Kırılması halinde firmamızın sağladığı dışında diğer güvenlik civatalarını kullanmayın.
Hiç bir zaman herhangi bir şekilde uzunluğu değişmiş çekme kolu kullanmayınız.Kullanılması halinde tüm sorumluluk kullanıcıya aittir.
Hiç bir zaman yükün üzerine çıkmayınız yada üzerinde çalışmayınız.(dubalı vinç üzerinde çalışma dışında)
Dubalı vinç üzerinde çalışıldığında destek ağırlığı triforun gücünün 1/3 üne düşürülmelidir ve işçi olası kazalara karşı önlemini almalıdır.
Yükü kaldırırken yükün sallanmasına yada dönmesine asla izin vermeyin.
