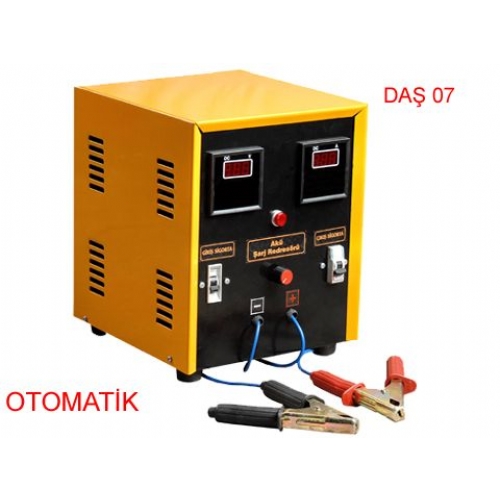

DEMİRİZ DAŞ 07 - 24 V - 15 AMPER İKİ ( 2 ) AKÜ ŞARJ REDRESÖRÜ-OTOMATİK

DEMİRİZ DAŞ 07 - 24 V - 15 AMPER İKİ ( 2 ) AKÜ ŞARJ REDRESÖRÜ-OTOMATİK

Ürün Kodu:DAŞ 07
Marka:

Resimler

  • DEMİRİZ DAŞ 07 - 24 V - 15 AMPER İKİ ( 2 ) AKÜ ŞARJ REDRESÖRÜ-OTOMATİK

Teknik Özellikler

ÜRÜN KODU :DAŞ 07
MARKA :DEMİRİZ
CİNSİ :OTOMATİK AKÜ ŞARJ REDRESÖRÜ
ŞEBEKE GERİLİMİ :1~ 220 V
MAKSİMUM GİRİŞ GÜCÜ :450 VA
MAKSİMUM ÇIKIŞ VOLTAJI :24 V
MAKSİMUM ÇIKIŞ AKIMI :15 A
ŞARJ EDİLEBİLİR AKÜLER :12 V - 24 V
AKÜ KAPASİTESİ :1
KADEME :- YOK
KORUMA SINIFI :IP 21
BOYUTLAR : (E - B - Y) (MM) :225 x 270 x 330 MM
AĞIRLIK :18,6 KG
GARANTİ SÜRESİ :2 YIL
MENŞEİ :TÜRKİYE

Açıklama

Otomobillerin, otobüslerin, kamyonetlerin, traktörlerin, motorsikletlerin ve yatların 24 V hassas akım ayarı yapılarak şarj edilmesinde kullanılabilen, kolay kullanımlı, portatif ve ergonomik OTOMATİK akü şarj redresörüdür.



ÜRÜN ÖZELLİKLERİ :

Sağlam metal gövde ile güvenilir çalışma.

Demiriz ürünü ileri teknoloji mikroişlemcili kontrol kartı.

Köprü diot sistemiyle tam kare dalga DC doğrultma.

Yüksek trafo gücü.

Yüksek ısıya dayanıklı Naylon 6 ( %70 ) ve Cam elyaf (%30) karışımı ile üretilen bobin karkası.

Kısa devre koruması.

Ön panel üzerinde akım ve gerilim takibi için dijital ampermetre ve voltmetre.
